تعویض نئوپرن پل؛ چه زمانی تکیهگاه فرسوده باید تعویض شود؟

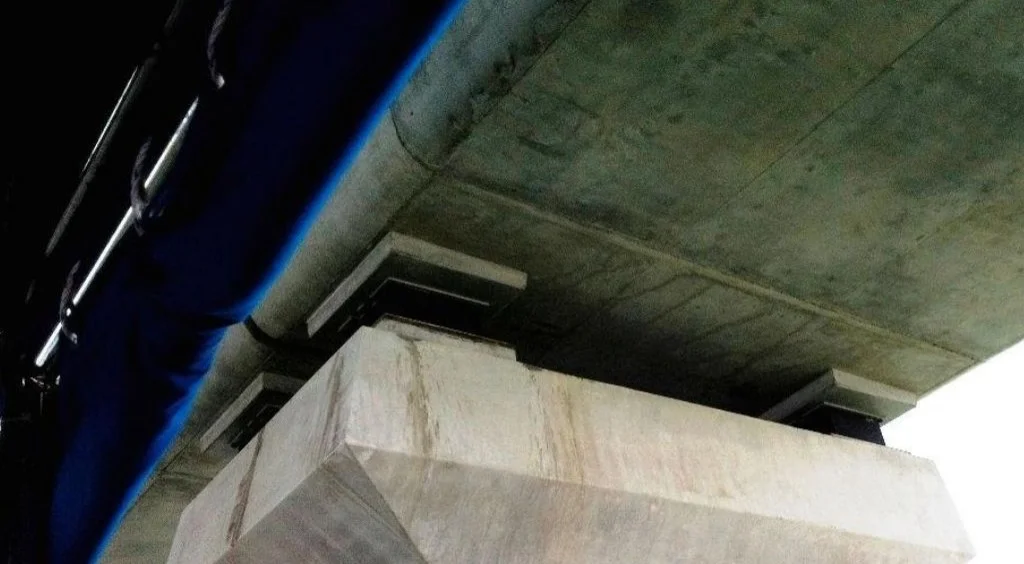

در یک پل، همه خرابیها از ترکهای بزرگ روی عرشه یا آسیبهای قابل مشاهده در بتن شروع نمیشوند. گاهی یکی از مهمترین نشانهها در نقطهای قرار دارد که کمتر در معرض دید است: تکیهگاه پل.
تکیهگاههای الاستومری یا همان نئوپرن پل وظیفه دارند بار را بین عرشه و زیرسازه منتقل کنند و در عین حال امکان برخی حرکات و دورانهای مورد انتظار سازه را فراهم کنند. به همین دلیل، وضعیت آنها در بازرسیهای دورهای اهمیت دارد.
اما یک سؤال مهم برای مالکان، مشاوران و پیمانکاران پروژه وجود دارد:
اگر نئوپرن پل دچار تغییر شکل، ترک یا جابهجایی شده باشد، آیا باید فوراً آن را تعویض کرد؟
پاسخ همیشه یکسان نیست.
گاهی یک تغییر شکل محدود بخشی از رفتار طبیعی تکیهگاه است و گاهی همان نشانه میتواند بیانگر مشکلی جدیتر در تکیهگاه، اتصال یا حتی شرایط نشیمن باشد. به همین دلیل، تصمیم برای تعویض باید بر اساس وضعیت واقعی تکیهگاه و شرایط سازه انجام شود.
راهنمای بازرسی FHWA برای تکیهگاههای الاستومری نیز مواردی مانند برآمدگی، پارگی، ترک، جابهجایی طولی و عرضی، دوران، وضعیت صفحات فولادی داخلی و اتصالات را در فرآیند ارزیابی مورد توجه قرار میدهد.

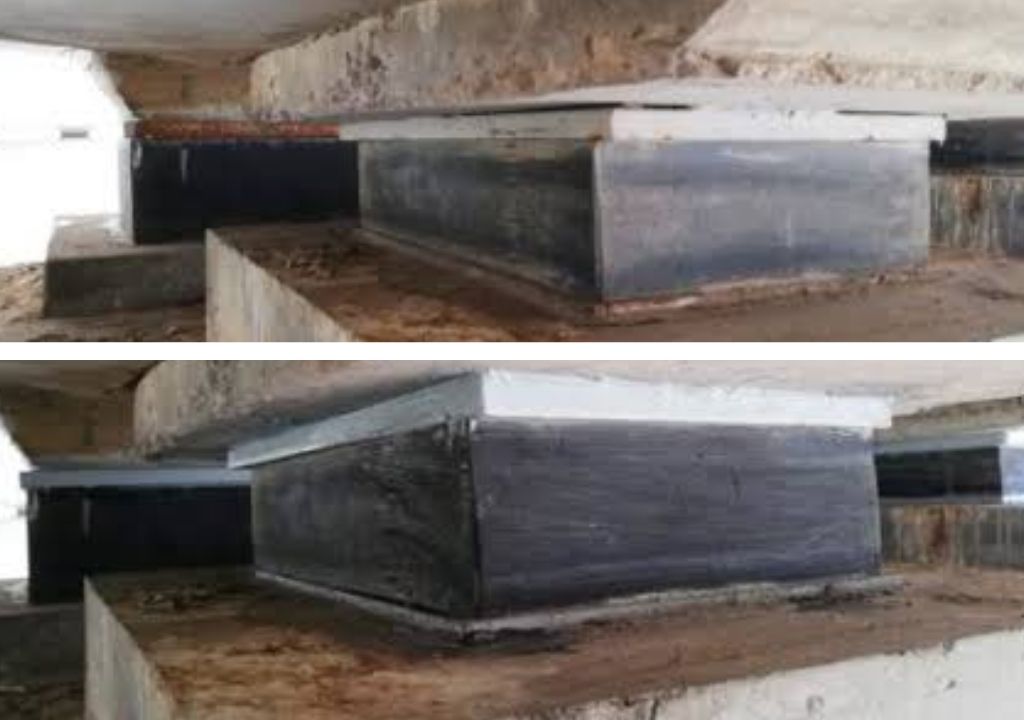

چه زمانی باید به فکر تعویض نئوپرن پل باشیم؟
اولین نکته این است که هر نشانه ظاهری الزاماً به معنی خرابی کامل نئوپرن نیست.
در بازرسی تکیهگاه باید شدت و محل آسیب، میزان تغییر شکل و وضعیت سایر اجزای سیستم نیز بررسی شود.
از جمله مواردی که میتوانند نیاز به بررسی دقیقتر را مطرح کنند عبارتاند از:
- ترک یا پارگی در لایه الاستومری
- برآمدگی غیرعادی
- تغییر شکل بیش از حد
- جابهجایی طولی یا عرضی
- دوران غیرمنتظره
- خارج شدن تکیهگاه از موقعیت اصلی
- نمایان شدن یا خوردگی صفحات فولادی داخلی
- جداشدگی در محل اتصال
- آسیب به صفحات نشیمن یا اتصالات
- کاهش سطح مؤثر تکیهگاه
FHWA در پروتکل بازرسی تکیهگاههای الاستومری، بررسی دقیق همین موارد را توصیه میکند و حتی اندازهگیری ابعاد، جابهجایی و دوران تکیهگاه را جزو دادههای بازرسی قرار میدهد.
بنابراین قبل از اینکه عبارت «تعویض نئوپرن» وارد برنامه اجرایی پروژه شود، باید مشخص شود مشکل دقیقاً کجاست و چه میزان از عملکرد تکیهگاه تحت تأثیر قرار گرفته است.
ترک نئوپرن؛ همیشه به معنی تعویض نیست
یکی از اولین چیزهایی که در بازرسی یک تکیهگاه الاستومری جلب توجه میکند، ترک یا پارگی سطح لاستیک است.
اما تشخیص اهمیت ترک فقط با دیدن آن امکانپذیر نیست.
محل ترک، طول، عرض و عمق آن، وضعیت صفحات داخلی و شرایط کلی تکیهگاه میتوانند در ارزیابی اهمیت آسیب مؤثر باشند.
برای نمونه، در تکیهگاههای مسلح، اگر آسیب به حدی باشد که صفحات فولادی داخلی در معرض محیط قرار بگیرند، موضوع فقط یک ترک سطحی نیست و باید وضعیت اجزای داخلی نیز بررسی شود.
در دستورالعمل بازرسی FHWA حتی توصیه شده در صورت وجود پارگی یا شکاف در نئوپرن، وضعیت صفحات فولادی در صورت نمایان شدن بررسی و ابعاد آسیب ثبت شود.
بنابراین، تصمیم برای تعویض باید بر اساس ارزیابی فنی باشد، نه صرفاً ظاهر قطعه.
برآمدگی نئوپرن چه پیامی دارد؟
برآمدگی یکی دیگر از مواردی است که در بازرسی تکیهگاههای الاستومری مورد توجه قرار میگیرد.
الاستومر تحت فشار و تغییر شکلهای ناشی از عملکرد سازه، رفتار مشخصی دارد. اما اگر تغییر شکل از شرایط مورد انتظار فراتر رود، لازم است علت آن بررسی شود.
این علت میتواند به شرایط بارگذاری، هندسه تکیهگاه، ضخامت لایهها، وضعیت نصب یا سایر عوامل مرتبط باشد.
به همین دلیل، مشاهده برآمدگی به تنهایی نباید به یک نتیجه فوری منجر شود.
در بازرسی حرفهای، میزان برآمدگی اندازهگیری و در کنار سایر اطلاعات تکیهگاه بررسی میشود. پروتکل FHWA نیز اندازهگیری میزان برآمدگی و ثبت تغییر شکلهای طولی و عرضی و دوران را در ارزیابی تکیهگاه مطرح میکند.
یکی از مهمترین نشانهها: جابهجایی نئوپرن
نئوپرن نباید صرفاً از زاویه وضعیت سطح لاستیک بررسی شود.
موقعیت تکیهگاه نسبت به محل اولیه نیز اهمیت دارد.
اگر تکیهگاه دچار جابهجایی طولی یا عرضی شده باشد، باید مشخص شود این جابهجایی با رفتار مورد انتظار سازه هماهنگ است یا خیر.
در یک پل، تغییرات دما و حرکات سازه میتوانند باعث حرکت شوند. بنابراین هر حرکتی به معنی خرابی نیست.
اما حرکت بیش از مقدار مورد انتظار یا حرکت در جهت نامناسب میتواند نیاز به بررسی دقیقتر ایجاد کند.
در دستورالعملهای بازرسی، بررسی همراستایی و اندازهگیری جابهجایی طولی و عرضی تکیهگاه از جمله موارد اصلی ارزیابی است.
آیا میتوان نئوپرن قدیمی را با همان ابعاد قبلی ساخت؟
این یکی از مهمترین سؤالها هنگام تعویض تکیهگاه است.
فرض کنید نئوپرن موجود در یک پل دارای ابعاد مشخصی است و پس از چند سال نیاز به تعویض پیدا کرده است.
آیا کافی است دقیقاً همان ابعاد را به تولیدکننده بدهیم و یک قطعه مشابه سفارش دهیم؟
نه لزوماً.
ابعاد قطعه موجود، اطلاعات مهمی هستند؛ اما برای طراحی یک تکیهگاه جایگزین باید شرایط واقعی پروژه نیز بررسی شود.
در طراحی تکیهگاه الاستومری، پارامترهایی مانند بار، حرکت، ابعاد، مشخصات ماده، ضخامت و تعداد لایههای الاستومری و در نمونههای مسلح، مشخصات صفحات تقویتی مورد توجه قرار میگیرند. روند طراحی ارائهشده توسط FHWA نیز با تعیین بارها و حرکات آغاز شده و سپس به بررسی ابعاد، خواص ماده، تنش فشاری، تغییر شکل برشی، دوران، پایداری و تقویت فولادی میرسد.
بنابراین در پروژههای تعویض، بررسی اطلاعات قبلی و شرایط فعلی سازه اهمیت زیادی دارد.
تعویض نئوپرن فقط ساخت قطعه جدید نیست
یکی از اشتباهات رایج این است که فرآیند تعویض نئوپرن را به این شکل تصور کنیم:
«قطعه قدیمی را خارج میکنیم و قطعه جدید را جای آن میگذاریم.»
در عمل، موضوع پیچیدهتر است.
قبل از تعویض باید شرایط تکیهگاه و محل نصب بررسی شود. سپس با توجه به شرایط پروژه، روش دسترسی، جکگذاری، انتقال موقت بار و خارج کردن تکیهگاه قدیمی مشخص میشود.
پس از آن، محل نصب باید برای قرارگیری تکیهگاه جدید آماده باشد و قطعه جایگزین نیز مطابق مشخصات فنی مورد نیاز پروژه ساخته شود.
به همین دلیل، تعویض نئوپرن یک فرآیند مهندسی و اجرایی است، نه صرفاً عملیات تعویض یک قطعه لاستیکی.
مرحله اول؛ بازرسی و برداشت اطلاعات
قبل از هر اقدامی باید مشخص شود تکیهگاه فعلی چه وضعیتی دارد.
در این مرحله میتوان مواردی مانند موارد زیر را بررسی و ثبت کرد:
- طول و عرض تکیهگاه
- ضخامت کلی
- وضعیت لایههای الاستومری
- وجود یا عدم وجود صفحات فولادی
- میزان تغییر شکل
- جابهجایی طولی و عرضی
- میزان دوران
- وضعیت صفحات نشیمن
- وضعیت اتصالات
- وضعیت سطح زیر و بالای تکیهگاه
- شرایط محیطی اطراف تکیهگاه
FHWA نیز در پروتکل ارزیابی تکیهگاهها، اندازهگیری ضخامت، طول و عرض و ثبت جابهجایی و دوران را بخشی از فرآیند بازرسی معرفی کرده است.
این اطلاعات میتوانند مبنای تصمیمگیری برای تعمیر، ادامه بهرهبرداری یا تعویض قرار گیرند.
مرحله دوم؛ بررسی مشخصات تکیهگاه جایگزین
بعد از برداشت اطلاعات، نوبت به مشخص کردن مشخصات تکیهگاه جدید میرسد.
در این مرحله باید مشخص شود تکیهگاه جدید:
- ساده باشد یا مسلح
- چه ابعادی داشته باشد
- از چه نوع الاستومری استفاده شود
- چند لایه الاستومری داشته باشد
- صفحات فولادی داخلی چه مشخصاتی داشته باشند
- چه مقدار بار را تحمل کند
- چه میزان حرکت و دوران را پوشش دهد

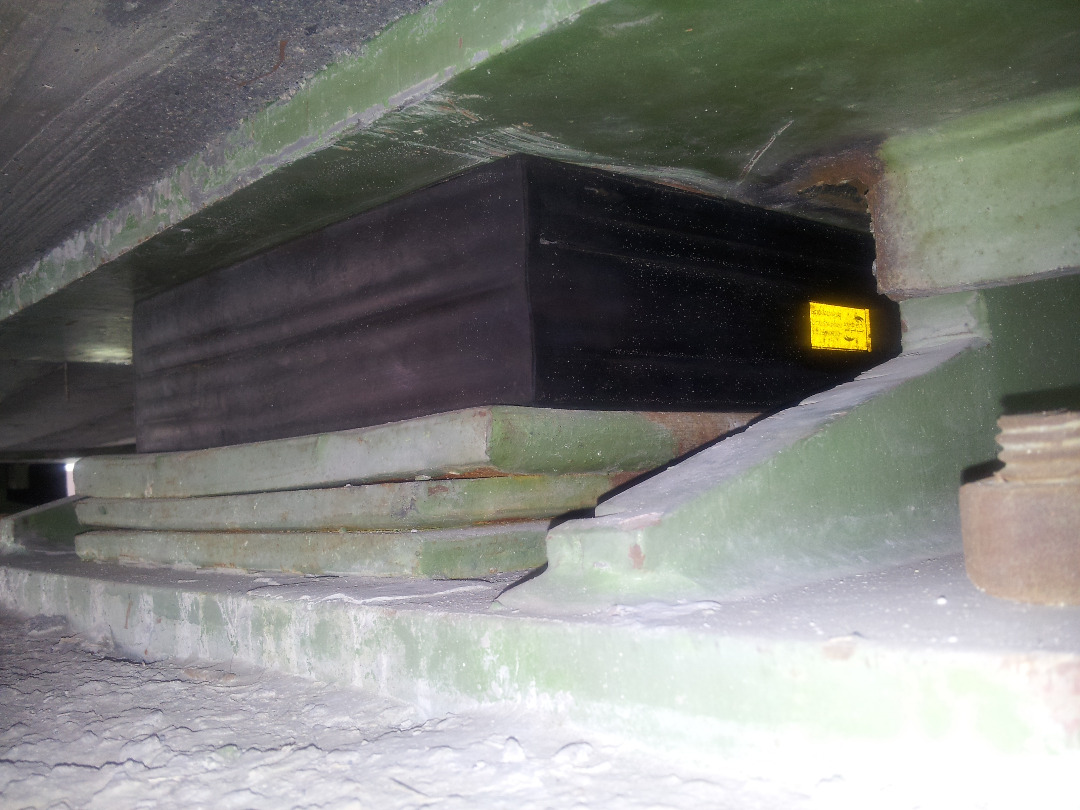

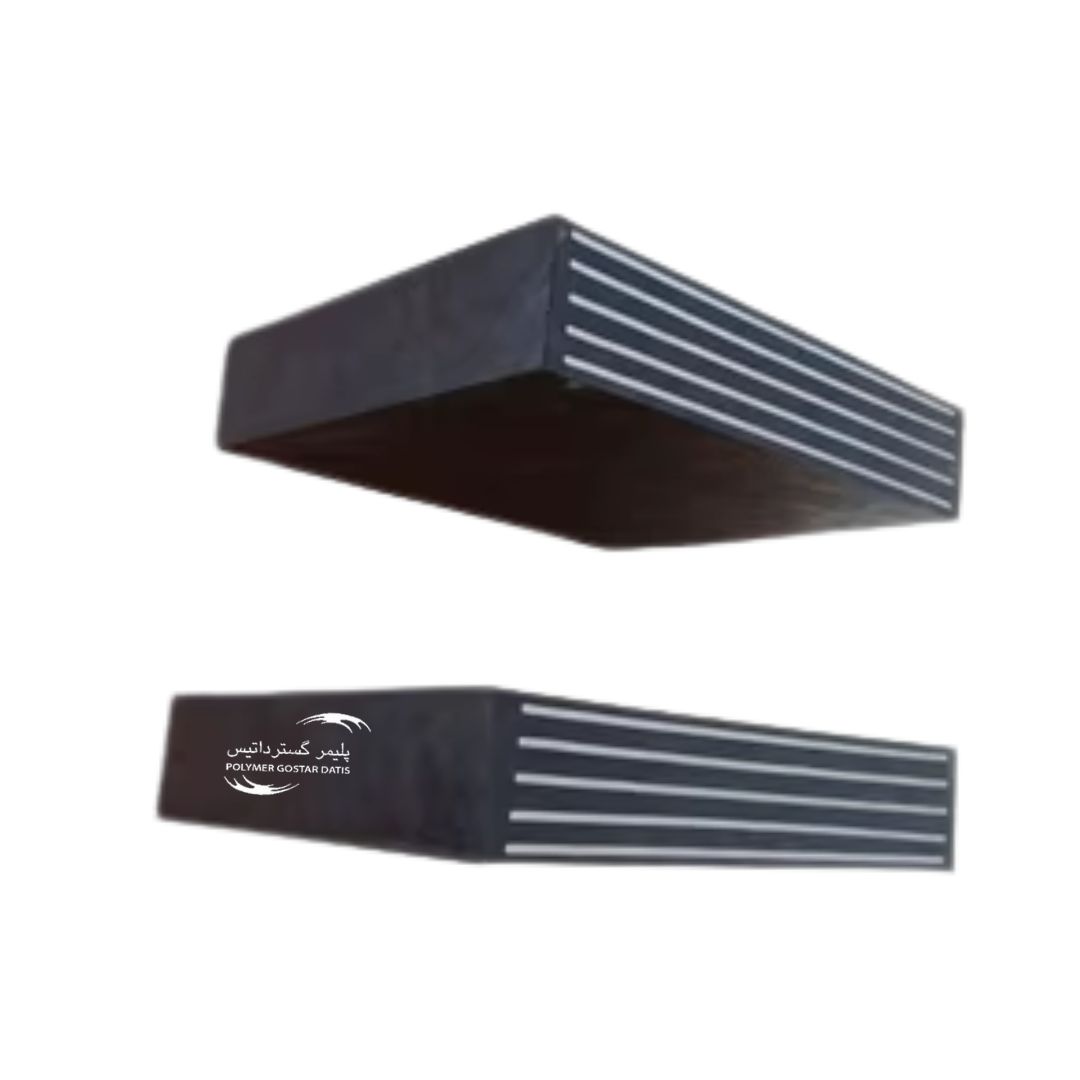

در تکیهگاههای مسلح، صفحات فولادی و لایههای الاستومر به صورت یک مجموعه یکپارچه ساخته میشوند و مشخصات آنها بخشی از طراحی تکیهگاه محسوب میشود.
به همین دلیل، سفارش یک قطعه صرفاً بر اساس عبارت «نئوپرن پل» یا یک ابعاد کلی، برای پروژههای حساس کافی نیست.
مرحله سوم؛ آمادهسازی برای خارج کردن نئوپرن قدیمی
در زمان تعویض، یکی از موضوعات مهم نحوه مدیریت بار سازه است.
نمیتوان بدون بررسی شرایط سازه، تکیهگاه باربر را خارج کرد.
روش اجرای عملیات باید متناسب با نوع پل، وزن و شرایط عرشه، محل تکیهگاه و تجهیزات اجرایی انتخاب شود.
در پروژههای واقعی ممکن است از سیستمهای جک و تجهیزات موقت برای انتقال کنترلشده بار استفاده شود تا امکان خارج کردن تکیهگاه قدیمی فراهم شود.
این بخش باید بر اساس طراحی و روش اجرایی پروژه انجام شود و نمیتوان یک روش ثابت را برای همه پلها تجویز کرد.
مرحله چهارم؛ نصب نئوپرن جدید
پس از خارج کردن تکیهگاه قدیمی، محل نشیمن بررسی و برای نصب قطعه جدید آماده میشود.
در این مرحله، مواردی مانند تراز بودن، وضعیت سطح تماس، موقعیت صحیح تکیهگاه و شرایط صفحات و اتصالات اهمیت دارند.
یک تکیهگاه جدید حتی اگر از نظر تولید کاملاً مطابق مشخصات باشد، در صورت نصب نامناسب نمیتواند عملکرد مورد انتظار را ارائه دهد.
به همین دلیل، کنترل موقعیت و همراستایی تکیهگاه پس از نصب اهمیت دارد.
چه زمانی تعویض کامل لازم است؟
هیچ عدد یا نشانه ظاهری واحدی وجود ندارد که بتواند برای تمام پلها تعیین کند «اکنون زمان تعویض نئوپرن است».
شرایط هر سازه متفاوت است. در برخی موارد ممکن است یک آسیب محدود نیاز به پایش و بررسی داشته باشد؛ در موارد دیگر، آسیب، جابهجایی، از دست رفتن سطح مؤثر، آسیب به اجزای داخلی یا مشکلات اتصال میتواند نیاز به اقدام جدیتری ایجاد کند.
استانداردها و دستورالعملهای بازرسی نیز تأکید میکنند که وضعیت تکیهگاه باید بر اساس مجموعهای از شواهد و اندازهگیریها ارزیابی شود.
حتی در دستورالعمل ملی FHWA، وضعیت تکیهگاه میتواند بر اساس همراستایی، شرایط اطراف و شاخصهای غیرمستقیم نیز مورد ارزیابی قرار گیرد، زمانی که خود تکیهگاه بهطور کامل قابل مشاهده نیست.
بنابراین تعویض نئوپرن باید نتیجه یک ارزیابی باشد، نه صرفاً واکنش به یک نشانه ظاهری.
هزینه تعویض نئوپرن به چه عواملی بستگی دارد؟
قیمت یک پروژه تعویض نئوپرن را نمیتوان تنها بر اساس قیمت خود قطعه تعیین کرد.
هزینه نهایی میتواند به عوامل مختلفی وابسته باشد؛ از جمله:
مشخصات نئوپرن جدید
ابعاد، نوع، تعداد لایهها و نوع مسلحسازی.
تعداد تکیهگاهها
تعداد قطعات مورد نیاز مستقیماً بر حجم ساخت و عملیات اثر دارد.
شرایط دسترسی
موقعیت تکیهگاه و امکان دسترسی به محل نصب میتواند تجهیزات مورد نیاز را تغییر دهد.
تجهیزات جکگذاری و عملیات اجرایی
بسته به شرایط پل، روش انتقال بار و تجهیزات مورد نیاز متفاوت است.
آمادهسازی محل نصب
اگر محل نشیمن، صفحات یا اتصالات نیاز به اصلاح داشته باشند، عملیات اضافی ایجاد میشود.
حمل و نصب
فاصله پروژه، وزن قطعات و شرایط اجرایی نیز باید در برآورد دیده شوند.
به همین دلیل، برای ارائه قیمت دقیق، معمولاً اطلاعات فنی و اجرایی پروژه باید ابتدا بررسی شود.
چرا انتخاب تولیدکننده در پروژه تعویض اهمیت دارد؟
در پروژه تعویض، هدف صرفاً خرید یک قطعه لاستیکی جدید نیست.
قطعه جدید باید با مشخصات مورد نیاز پروژه هماهنگ باشد و اطلاعات فنی آن قابل بررسی باشد.
همچنین در پروژههای خاص، ممکن است ابعاد یا ساختار تکیهگاه با محصولات استاندارد موجود در بازار متفاوت باشد و نیاز به ساخت سفارشی وجود داشته باشد.
پلیمر گستر داتیس بهعنوان تولید کننده نئوپرن ، در زمینه تولید محصولات الاستومری مهندسی برای کاربردهای عمرانی و صنعتی فعالیت میکند.
در پروژههای تعویض، مشخصات تکیهگاه موجود، ابعاد، نوع مسلحسازی و الزامات فنی پروژه میتوانند مبنای بررسی و تولید قطعه جایگزین قرار گیرند.
تعویض نئوپرن؛ یک عملیات کوچک با اهمیت سازهای
نئوپرن ممکن است از نظر ظاهری قطعهای ساده باشد، اما محل قرارگیری آن باعث میشود عملکردش با رفتار کلی سازه ارتباط داشته باشد.
به همین دلیل، زمانی که نشانههایی مانند ترک، پارگی، برآمدگی، جابهجایی یا آسیب به صفحات داخلی مشاهده میشود، بهترین نقطه شروع این نیست که فوراً یک قطعه جدید سفارش داده شود.
بهتر است ابتدا وضعیت تکیهگاه بررسی شود.
آیا آسیب واقعاً مربوط به خود نئوپرن است؟
آیا تکیهگاه همچنان در موقعیت صحیح قرار دارد؟
آیا حرکت و دوران آن در محدوده مورد انتظار است؟
آیا مشخصات قطعه قدیمی هنوز برای شرایط فعلی پروژه مناسب است؟
و در نهایت:
آیا تعویض کامل، تعمیر یا اقدام دیگری باید در دستور کار قرار گیرد؟
پاسخ این سؤالها میتواند مسیر پروژه را مشخص کند.
در پروژههای تعویض نئوپرن در پل ، توجه به همین جزئیات است که تفاوت میان تعویض ساده یک قطعه و اجرای یک راهکار مهندسیشده را مشخص میکند.
اگر به دنبال بررسی و تأمین تکیهگاه جایگزین برای یک پروژه عمرانی هستید، اطلاعاتی مانند ابعاد قطعه موجود، تصاویر، نقشهها و مشخصات پروژه میتواند نقطه شروع مناسبی برای بررسی فنی باشد. برای استعلام قیمت نئوپرن پل هم می توانید با شرکت پلیمرگسترداتیس در ارتباط باشید.👇🏼
