راهنمای خرید دستگاه پرس حرارتی صنعتی: مقایسه فنی مکانیزم دستی، پنوماتیک و هیدرولیک
انتخاب دستگاه پرس حرارتی صنعتی صرفاً یک تصمیم قیمتی نیست؛ بلکه یک تصمیم مهندسی است که مستقیماً روی سه پارامتر تولید تاثیر میگذارد: تیراژ روزانه، پایداری کیفیت چاپ در شیفتهای طولانی و هزینه نگهداری. این راهنما بر اساس پارامترهای فنی واقعی سه نوع مکانیزم رایج در بازار، دستی (Manual/Clamshell)، پنوماتیک (Pneumatic Automatic) و هیدرولیک (Hydraulic)، تدوین شده تا مسئول تولید یا خرید بتواند بر اساس نوع محصول و تیراژ کارگاه، انتخاب درستی داشته باشد.
مثلث دما-زمان-فشار: مبنای مهندسی هر دستگاه پرس حرارتی
کیفیت چاپ سابلیمیشن، ترانسفر یا نگینچین بهطور همزمان به سه متغیر وابسته است: دما، زمان و فشار. تغییر هرکدام بدون توجه به دو پارامتر دیگر، نتیجه را ناپایدار میکند.
نیروی فشار وارد بر صفحه در مدلهای پنوماتیک و هیدرولیک از رابطه زیر بهدست میآید:
F = P × A
که در آن F نیروی فشار وارد بر صفحه (کیلوگرمنیرو)، P فشار باد یا روغن ورودی به سیلندر (بار) و A سطح مقطع پیستون (سانتیمتر مربع) است. به همین دلیل در مدلهای پنوماتیک، افزایش قطر سیلندر یا فشار کمپرسور ورودی مستقیماً نیروی نهایی روی صفحه را افزایش میدهد.
توان موردنیاز المنت حرارتی برای رسیدن به دمای کاری در زمان مشخص نیز از رابطه زیر تخمین زده میشود:
Pheater = (m × c × ΔT) / t
که m جرم بلوک آلومینیومی صفحه داغ، c گرمای ویژه آلومینیوم (تقریباً ۰.۹ ژول بر گرم بر درجه سانتیگراد)، ΔT اختلاف دمای هدف تا دمای محیط و t زمان گرمشدن است. صفحات با جرم بیشتر (رایج در مدلهای ابعاد بزرگ) به المنت با توان بالاتر نیاز دارند تا زمان گرمشدن اولیه (Preheat) طولانی نشود.
فشار بیش از حد باعث پخششدگی چسب (Bleeding) و کاهش ضخامت چاپ میشود؛ فشار ناکافی باعث حباب هوا و کندهشدن طرح پس از چند بار شستوشو میشود. تنظیم صحیح هر سه پارامتر باید بر اساس چارت دما-زمان مخصوص جنس پارچه یا سطح انجام گیرد، نه بر اساس تنظیمات پیشفرض کارخانه.
جدول مقایسه فنی سه مکانیزم اعمال فشار
| پارامتر | دستی (Clamshell) | پنوماتیک اتوماتیک | هیدرولیک |
|---|---|---|---|

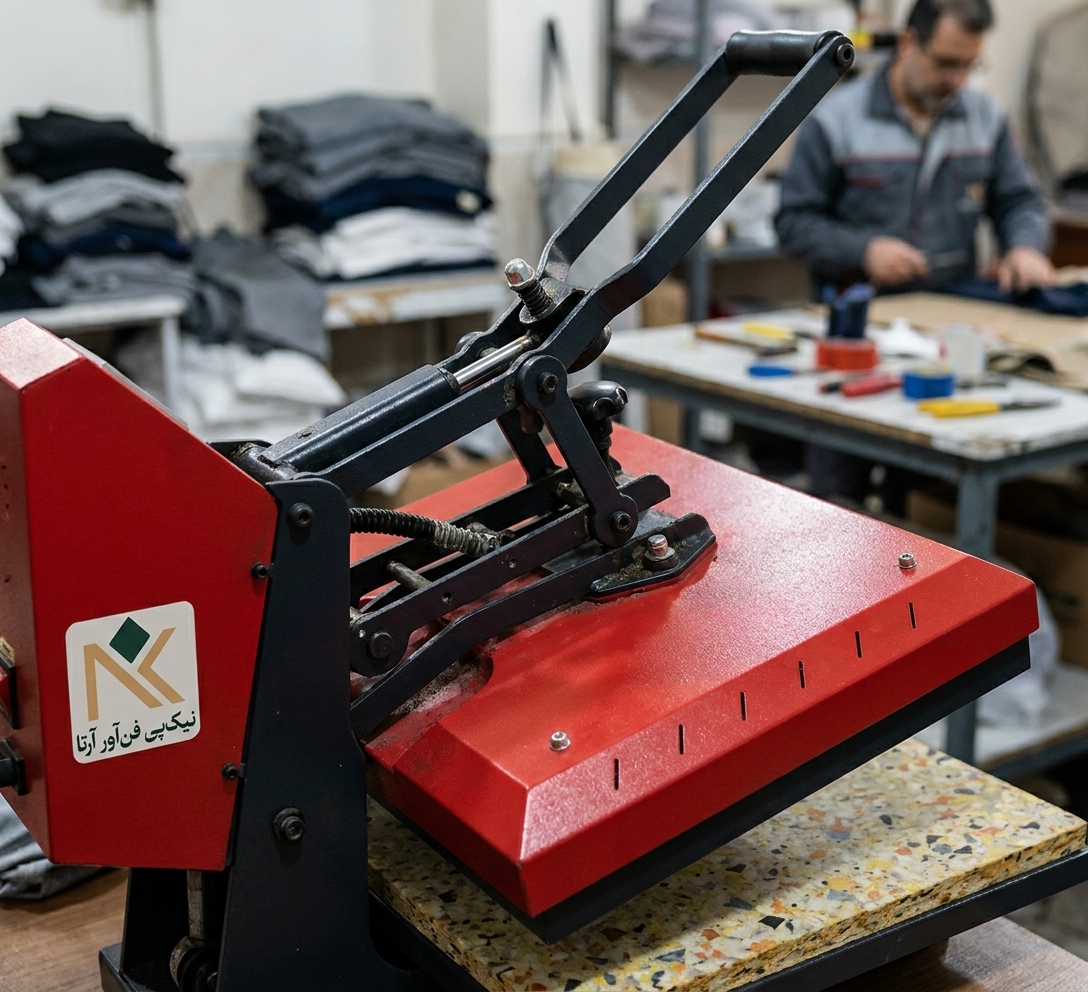

| نحوه اعمال فشار | پیچ تنظیم فشار، اهرم دستی | جک باد با فشار هوای ورودی ۴ تا ۶ بار | جک هیدرولیک، فشار بالا و ثابت |
| حداکثر نیروی فشار قابل دستیابی | محدود (وابسته به قدرت اپراتور) | تا حدود ۲۰۰ تا ۴۰۰ کیلوگرم بسته به قطر سیلندر | تا حدود ۶۰۰ کیلوگرم و بیشتر |
| یکنواختی فشار در تیراژ بالا | وابسته به خستگی اپراتور، نوسانپذیر | ثابت و تکرارپذیر در هر سیکل | ثابت، مناسب فشار سنگین و پیوسته |

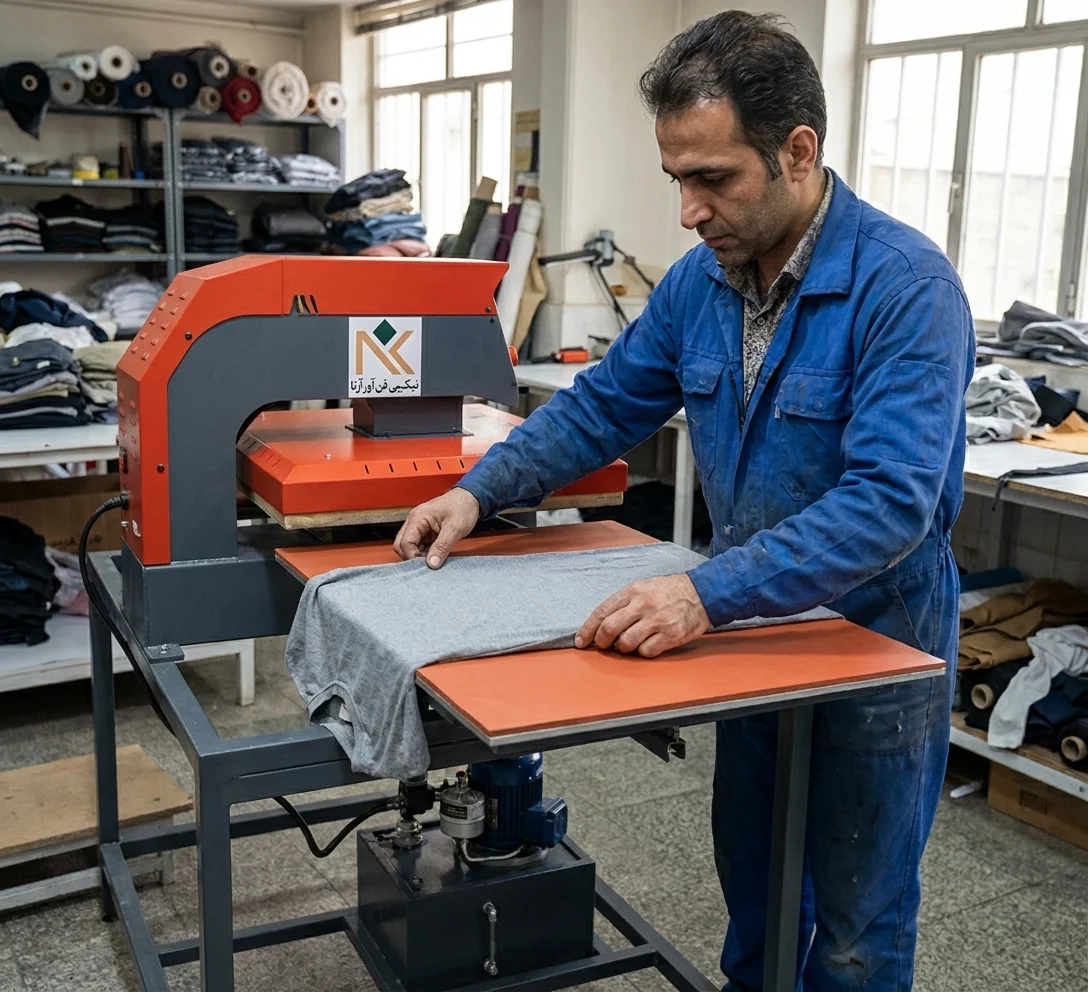

| کاربرد مناسب | تیراژ پایین، کارگاههای کوچک، آموزش | تیراژ متوسط تا بالا، چاپ تیشرت و سابلیمیشن پارچه | نگینچین، لمینت، سطوح سخت با نیاز فشار بالا |
| نیاز زیرساخت | فقط برق | برق + کمپرسور باد | برق + پمپ هیدرولیک (بدون نیاز به کمپرسور باد) |
| هزینه نگهداری | پایین | متوسط (سرویس دورهای جک باد و شیلنگ) | نسبتاً بالاتر (روغن هیدرولیک، آببندی پمپ) |
پارامترهای فنی که باید پیش از خرید بررسی کنید
جنس و ساختار صفحه داغ. بلوک آلومینیومی ریختگی با ضخامت یکنواخت، احتمال ایجاد نقطه سرد (Cold Spot) را کاهش میدهد. صفحاتی که از ورق نازک یا جوشکاری چندتکه ساخته شدهاند، معمولاً اختلاف دمایی محسوسی بین مرکز و لبهها نشان میدهند.
نوع المنت حرارتی. المنت کارتریج داخل بلوک آلومینیومی برای مدلهای سابلیمیشن و چاپ پارچه (دمای کاری تا حدود ۲۳۰ درجه سانتیگراد) رایج است؛ مدلهای نگینچین و چاپ روی سطوح سخت معمولاً از المنت لولهای/نواری با تحمل دمایی بالاتر (تا حدود ۲۸۰ تا ۳۰۰ درجه سانتیگراد) استفاده میکنند.
نوع کنترلر. کنترلر PID دیجیتال با تایمر شمارش معکوس، امکان تکرارپذیری دقیق سیکل تولید را میدهد. کنترلرهای آنالوگ یا بدون قابلیت کالیبراسیون، منبع اصلی افت کیفیت در تولید انبوه هستند.
کاور تفلون (PTFE). قطعهای مصرفی است که باید بهصورت دورهای تعویض شود؛ فرسودگی آن مستقیماً باعث چسبیدن کاغذ ترانسفر به صفحه میشود.
استانداردهای مرجع برای ارزیابی کیفیت
ارزیابی فنی دستگاههای پرس حرارتی و چاپ روی پارچه معمولاً بر مبنای این مراجع صورت میگیرد:
- ISO 105-X11: استاندارد بینالمللی «ثبات رنگ در برابر پرس حرارتی» که مبنای سنجش پایداری چاپ سابلیمیشن و ترانسفر در برابر حرارت و فشار است.
- IEC 60335-2-44: الزامات ایمنی برقی دستگاههای پرس/اتوی صنعتی، شامل عایقبندی المنت حرارتی و حفاظت کاربر در برابر برقگرفتگی.
- IEC 60204-1 و دستورالعمل ماشینآلات CE: مرجع ایمنی تابلو برق، کلید قطع اضطراری و حفاظهای مکانیکی دستگاه.
ماتریس عیبیابی رایجترین مشکلات
| مشکل | علت فنی | راهحل مهندسی |
|---|---|---|
| چاپ کمرنگ و لکهدار | فشار ناکافی فکها یا نبود یکنواختی صفحه داغ | افزایش فشار جک یا تنظیم پیچ فشار / کالیبراسیون سنسور دما |
| سوختگی یا زردشدگی پارچه | دمای تنظیمشده بیش از حد استاندارد پارچه | تنظیم دما طبق چارت دما-زمان مخصوص جنس پارچه |
| چسبیدن کاغذ ترانسفر به صفحه | فرسودگی یا پارگی کاور تفلون | تعویض کاور تفلون |
| نوسان دما در نقاط مختلف صفحه | خرابی یا جاگذاری نامناسب المنت حرارتی | تعویض ترموکوپل یا بازبینی چیدمان هیتر توسط تکنسین |
جمعبندی: کدام مکانیزم را انتخاب کنید؟
برای کارگاههای کوچک با تیراژ پایین و بودجه محدود، مدل دستی کفایت میکند. برای خطوط تولید با تیراژ متوسط تا بالا در چاپ تیشرت و سابلیمیشن پارچه، مدل پنوماتیک اتوماتیک به دلیل فشار ثابت و تکرارپذیر در هر سیکل انتخاب مناسبتری است. برای نگینچین، لمینت و کاربردهایی که نیاز به فشار بالا و پایدار دارند، مدل هیدرولیک عملکرد قابلاعتمادتری ارائه میدهد.
نیک پی فن آور آرتا تولیدکننده داخلی این سه رده از دستگاههای پرس حرارتی است. برای دریافت دیتاشیت فنی هر مدل، استعلام قیمت یا مشاوره فنی درباره انتخاب مکانیزم مناسب برای خط تولید خود، میتوانید درخواست کاتالوگ فنی یا مشاوره ارسال کنید.
سوالات متداول
تفاوت اصلی دستگاه پرس حرارتی پنوماتیک و هیدرولیک چیست؟
مدل پنوماتیک از فشار هوای فشرده (جک باد) و مدل هیدرولیک از فشار روغن استفاده میکند. هیدرولیک نیروی فشار بیشتری تولید میکند و برای کاربردهایی مانند نگینچین یا لمینت مناسبتر است؛ پنوماتیک برای تیراژ بالا در چاپ پارچه و سرعت سیکل مناسبتر است.
آیا دستگاه پرس حرارتی پنوماتیک به کمپرسور باد نیاز دارد؟
بله، مدلهای اتوماتیک پنوماتیک برای باز و بستهشدن جک نیاز به منبع هوای فشرده با فشار مشخص (معمولاً ۴ تا ۶ بار) دارند و باید ظرفیت کمپرسور کارگاه متناسب با این نیاز باشد.
دمای مناسب پرس حرارتی برای پارچههای مختلف چقدر است؟
دمای کاری بسته به جنس پارچه و نوع جوهر یا چسب ترانسفر متفاوت است و باید طبق چارت دما-زمان مخصوص هر ماده تنظیم شود؛ تنظیم دمای یکسان برای همه مواد، ریسک سوختگی یا چاپ ناپایدار را افزایش میدهد.
عمر کاور تفلون دستگاه پرس حرارتی چقدر است و چه زمانی باید تعویض شود؟
کاور تفلون قطعه مصرفی است و با فرسودگی، پارگی یا چسبندگی رزین به سطح آن باید تعویض شود؛ ادامه کارکرد با کاور فرسوده باعث چسبیدن کاغذ ترانسفر و افت کیفیت چاپ میشود.
